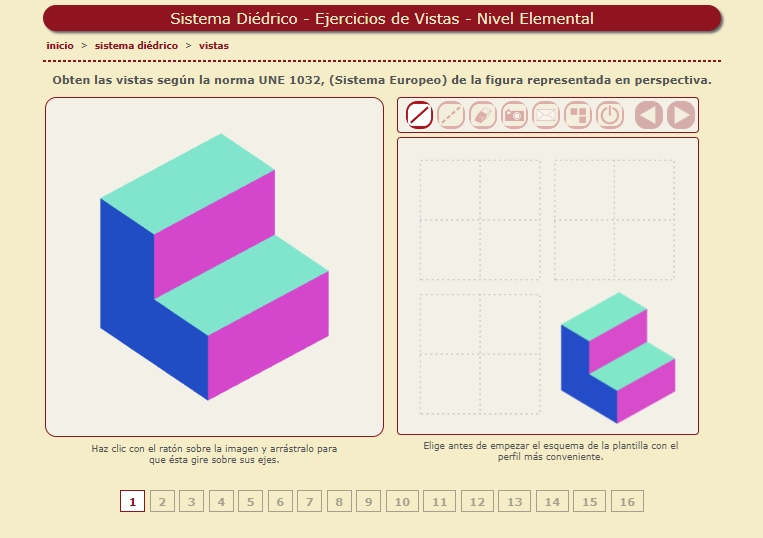

A partir de una pieza visible en 3D; que se puede girar en el espacio interactivamente; hay que dibujar sus tres proyecciones principales (alzado, planta y perfil).
Antes de empezar el dibujo debemos decidir cuál es la disposición del perfil que más conviene.
Podemos obtener una captura del ejercicio resuelto y guardarla como un archivo de imagen o enviarla directamente al profesor para que la corrija. El profesor recibirá una captura del ejercicio y una dirección donde puede corregir la pieza on-line y enviar la corrección directamente al alumno. El alumno recibirá un mensaje con las observaciones del profesor y un enlace a través del cual ver su ejercicio corregido.
Es importante asegurarse de que los datos del formulario esten escritos correctamente. Si el correo electrónico es erroneo el ejercicio se perderá.
Estos ejercicos están hechos utilizando el lenguaje html5, no
compatible totalmente con el antiguo navegador Internet Explorer, por lo que
para utilizarlos aconsejo se vean con alguno de los siguientes
exploradores: Chrome,
FireFox,
Opera
, Safari o Microsoft Edge.
Generador de piezas para proponer nuevos ejercicios de vistas:
A partir de una red modular de 4x4x4 cubos el profesor o los alumnos pueden generar piezas interactivamente.Se obtiene un enlace que podemos usar en blogs u otras páginas web. Este enlace nos lleva a una página donde podemos dibujar las vistas de la pieza generada.
Una vez resuelto el ejercicio, se puede capturar la imagen para guardarla, o enviarla al profesor por correo electrónico para que la corrija. El profesor recibirá una captura del ejercicio y una dirección donde puede corregir la pieza on-line y enviar la corrección directamente al alumno.
También podemos obtener imagenes de ejercicios ya preparados para incluirlos en cuadernos de ejercicios para imprimir. Tiene la opción de incluir un código QR con el que podremos ver y mover la pieza en 3D en un móvil.¡¡¡NUEVA VERSIÓN!!!.
El sistema de construcción de cubos está basado en uno de los muchos proyectos sobre interactividad de imagen y sonido de Mr. Doob. Muchas gracias por su desinteresado trabajo.

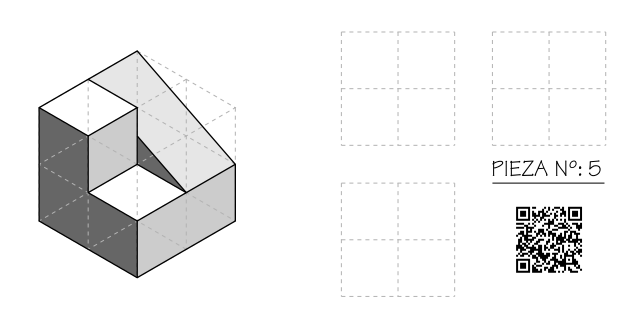

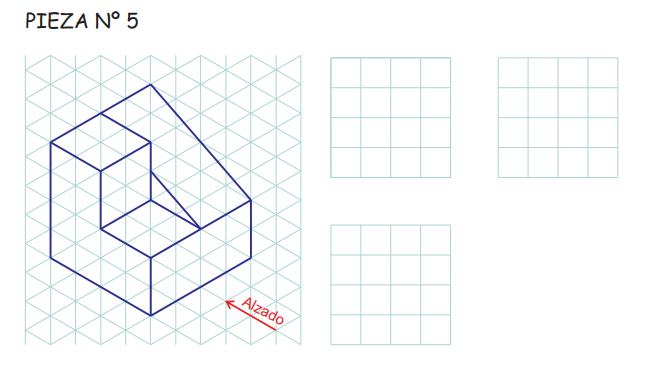

Ejercicios iguales a los interactivos en formato PDF listos para imprimir. La imagen de la pieza está representa en perspectiva isométrica. En la nueva versión va impreso en cada pieza un código QR que, leído con un teléfono móvil nos lleva a una modelo en 3D de la misma que podemos girar.
VERSIÓN ANTIGUA
VERSIÓN NUEVA
