SISTEMA DIÉDRICO: Representación y Posiciones de un segmento

inicio > sistema diédrico > representación y posiciones de un segmento (gráfico interactivo)

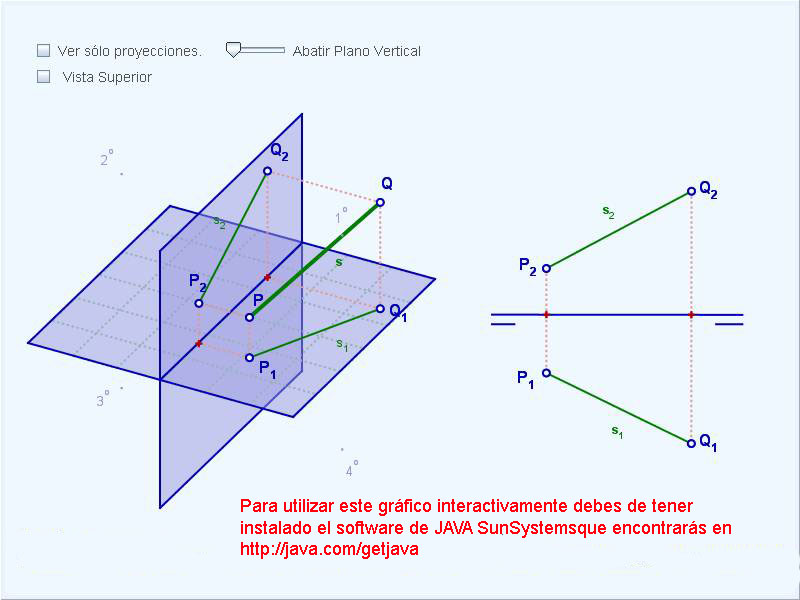

Las posiciones de las dos proyecciones de los extremos "P" y "Q" del segmento nos indican su posición en el espacio. Combínalas arriba o abajo y comprueba en qué cuadrante se encuentran. Si "P" y "Q" se encuentran en diferentes cuadrantes verás los puntos "V" y/o "H", que son las trazas (puntos de intersección del segmento con los planos de proyección vertical y horizontal, respectivamente).

Para entender mejor el proceso que se sigue en el sistema diédrico coloca las proyecciones en una posición, oculta los puntos y el segmento para ver sólo las proyecciones o abate moviendo el cursor el plano vertical y marca la casilla "Vista Superior" para observar como queda el conjunto. Verás que el resultado es el gráfico de la derecha.
