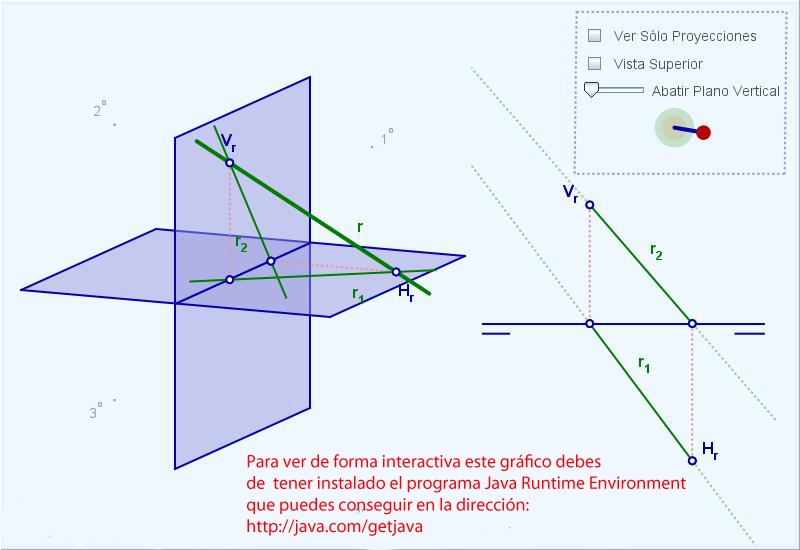

Los puntos "V" y "H" son las trazas (puntos de intersección de la recta con los planos de proyección vertical y horizontal, respectivamente). Las posiciones de las trazas de la recta nos indican su posición en el espacio y los cuadrantes por los que pasa.
Mueve las trazas Vr y Hr arriba o abajo, a la derecha o a la izquierda, y comprueba las diferentes posiciones correspondientes de la recta.
Para entender mejor el proceso que se sigue en el sistema diédrico coloca las proyecciones en una posición, oculta la recta para ver sólo las proyecciones o abate moviendo el cursor el plano vertical. Marcando la casilla "Vista Superior" podrás observar como queda el conjunto. Verás que el resultado es el gráfico de la derecha.
