En esta tipo de perspectivas la figura y sus ejes de referencia son proyectados según una proyección cilíndrica ortogonal en un plano (el que será el plano del papel). Dependiendo del ángulo que forman los tres ejes de referencia con el plano de proyección obtendremos los tres tipos de perspectiva axonométrica ortogonal: trimétrica cuando los tres ejes forman diferentes ángulos, dimétrica cuando dos ejes forman el mismo ángulo, e isométrica si los tres ejes forman el mismo ángulo.
Eln la proyección (el dibujo en el papel) los ángulos entre los ejes seguirán la misma pauta de igualdad.

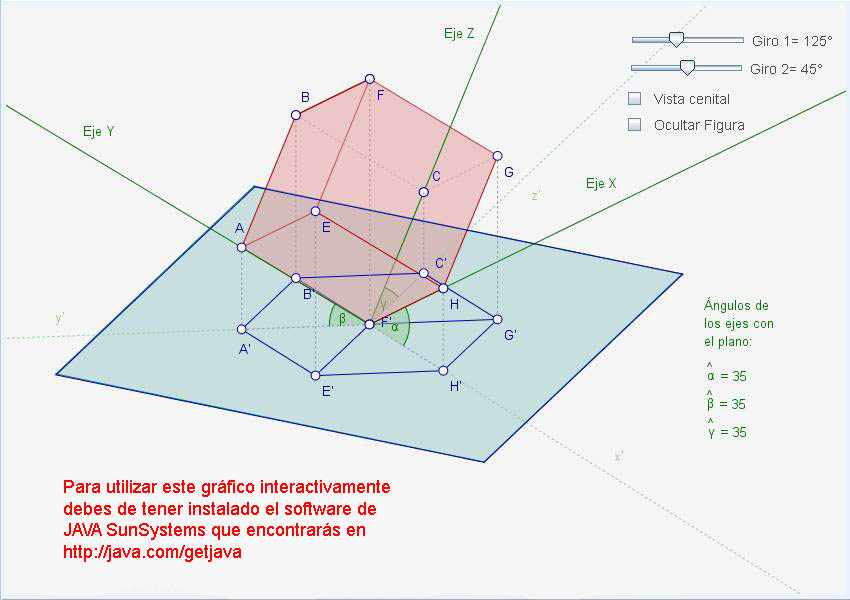

Utiliza en el gráfico los cursores "Giro 1" para girar la figura respecto al eje horizontal del plano y "Giro 2" para girarla respecto al eje vertical. Comprueba los diferentes ángulos que pueden formar los ejes y, marcando la casilla "Vista Cenital", la perspectiva resultante.
Para girar todo el gráfico en el espacio haz clic con el botón derecho del ratón en el fondo del gráfico y arrástralo en cualquier dirección.
La posición con la que se carga el gráfico corresponde a la perspectiva isométrica.
